告别现场驻守:云端数码样校正走向现实的算法支点

副标题:以零迭代算法攻克工时沉疴,以PS调图差异量化入DeviceLink重塑视觉校正

摘要

长期以来,数码样还原校正被公认为必须由色彩工程师驻扎现场才能完成的高门槛工作。究其根因,主要卡在两个核心瓶颈:其一是传统色差校正高度依赖多轮循环迭代,打样、测量与修正链路漫长,难以承受远程协作中的时间延误与物流损耗;其二是仪器测量的平均色差达标后,局部关键颜色或整版图件之间仍可能存在视觉不协调,必须由专业人员在现场进行主观的“单点点校”。东莞智彩数字技术有限公司基于自研底层色彩算法,从根本上打破了这两大制约:一方面,以非线性流形插值与物理动力学推演消除多维截断误差,实现一次计算高精成样,终结了对多轮机械迭代的依赖;另一方面,将高度经验化的视觉校正彻底工程量化——打样现场普通的印前或调图人员在 Photoshop 中即可根据目测直观调图,算法自动识别配准图像前后的像素级颜色差异,并直接数学优化、编译固化到目标 DeviceLink ICC 中,其实际还原效果完全达到并超越传统的现场手工点校。这两项底层突破的深度融合,使远程数码样校正彻底具备了走向工业实战的现实条件。

关键词:远程数码样校正;DeviceLink ICC;视觉校正量化;Photoshop调图;零迭代;软包装凹印;色彩管理

一、历史困局:为什么数码样校正此前必须“现场完成”?

在包装印刷、尤其是软包装薄膜凹印领域,“远程数码样校正”多年来一直被视作难以落地的设想。每当印刷厂引进新设备、更换新基材或遇到难度稍大的高要求稿件时,往往必须邀请色彩管理工程师亲临打样现场。究其本质,并非现场的环境具有不可替代的魔力,而是传统色彩技术在两个关键维度上存在先天缺陷,将整个流程死死锁死在现场:

痛点一:多轮迭代的工时与物流枷锁。传统色彩管理软件依赖“打样—测量—计算修正ICC—再打样—再测量”的机械闭环。凹印印刷与薄膜打样具有强烈的非线性吸光、墨层界面动力学与高阶叠印特性,传统商业软件往往需要3至5轮甚至更多轮试错迭代才能勉强收敛。如果不在现场,远程寄送样张确认动辄耗费数天甚至一周;若远程指导现场机台操作人员测量,操作手法的微小差异极易导致迭代发散。现场工程师驻守,实质上是在用高昂的人工工时去填补算法在迭代收敛效率上的不足。

痛点二:视觉校正的“主观经验黑盒”。仪器分光测量出的平均色差(ΔE)只是统计数字。面对人像肤色、品牌特定专色、食品包装的高光暗部或木纹微冷暖过渡,即便全表统计色差压到很小,整版不同典型图之间依然可能出现视觉上的失调与偏色。面对现场机长或客户“红色透一点”、“暗调泛青要调暖”等直观视觉要求,传统软件只能依靠专家在后台进行极其复杂的“单点点校(Point-based Correction)”。这种点校不仅操作晦涩、门槛极高,而且在多维色域中往往“牵一发而动全身”,极易拉扯并破坏相邻色区和中性灰的平衡。由于这一过程严重依赖现场专家的肉眼经验与手工微操,在远程协作中根本无法形成标准化交付。

二、破局关键之一:零迭代算法攻克工时沉疴

要打破现场绑定的僵局,首先必须将“不可预测的多轮试错”转变为“确定性的一次计算”。

传统商业色彩软件普遍基于粗网格与各向同性线性插值,在油墨叠印空间存在巨大的截断误差与几何拓扑扭曲,因此必须依赖多轮打印测量来打经验补丁。智彩摒弃了这一低效逻辑,自研了基于印刷减色物理能量守恒的非线性流形插值算法,并配合高密度网格节点拓扑(51⁴ 超 670 万节点空间)。

在首轮推演中,算法即可精确拟合油墨的物理流动、界面阻尼与光谱吸收规律,首轮成样即达到甚至优于传统商业软件迭代多轮的精度水平。迭代次数从3~5轮骤降至0~1轮,打样从耗时数天的往复试错变为立等可取的标准输出。这就为远程数码样校正拆除了最沉重的物流与工时门槛。

三、破局关键之二:视觉校正的革命性工程量化 —— PS调图差异直接优化写入 DeviceLink

如果说解决迭代次数打通了远程的技术通道,那么将视觉校正彻底工程量化,则是真正赋予远程数码样校正落地灵魂的核心突破。

1. 降维操作门槛:让最懂视觉的人用最直观的工具。传统点校把修色限制在专业晦涩的色彩管理后台中;智彩则把视觉调整的权利交还给印前调图人员。在打样现场,任何一位具备基础印前经验的调图师傅,在 Photoshop 中即可根据现场样张与目标效果的视觉差异,直接使用曲线、色彩平衡、可选颜色等熟悉工具进行直观调图。无需懂得复杂的 ICC 内部结构,也不需要手动输入抽象的 Lab 坐标,在屏幕上把想要的视觉目标调准即可。

2. 算法核心突破:配准图像差值无损编译为设备空间映射。调图人员调好单张图片后,过去往往只能把调好的图单独保存印刷,无法沉淀为系统的校色标准。智彩核心算法直接读取调图前与调图后的一对严格配准图像(Before & After),在像素级逐点提取成千上万个连续色彩变化向量。算法对整幅图像的颜色差异场进行非线性空间重构,结合单向射线端点锚定平滑(Directional Slicing with Fixed Endpoints)与刚性单调性防逆跳约束,对未调整色区、高光白场与纯中性轴建立严格的保护阻尼,最终将这一图像级的视觉调图差异,直接数学优化并编译固化到目标打样的 DeviceLink ICC 中。

3. 为什么效果完全达到并超越传统现场点校?传统人工点校是孤立的单点硬拉,极易在色彩空间产生局部断层和网点噪点;而智彩的配准图像量化算法,是从整幅图像数以百万计的连续像素分布中提取平滑的空间色彩语义。经全局自适应正则化编译入 DeviceLink 后,既百分之百忠实实现了现场的视觉调色意图,又保持了整套 ICC 的全局平滑性与严格单调性。实际印刷与打样比对证明,其平滑度、过渡连续性与整体协调感显著优于传统现场手工点校。

四、全新工业工作流:远程数码样校正的标准落地闭环

基于上述两大底层技术突破,原本繁杂的现场驻守打样流程,被重构为高度轻量化、标准化的远程协同闭环:

  1. 远程初始交付:总部或云端算法根据客户提供的印刷基础数据(基材、色序、墨组),一键生成高精度的初始 DeviceLink ICC 并远程下发至现场;
  2. 现场打样与直观调图:现场打样机加载 DeviceLink 输出初样。若现场对特定图件有视觉微调诉求,印前调图人员直接在 Photoshop 中对照样张进行直观修色,并导出调图后的配准文件;
  3. 算法秒级量化编译:现场将配准图像上传至智彩色彩服务,算法自动识别对应像素差异,秒级将修色成果无损编译注入原 DeviceLink ICC,生成专属优化版特性档;
  4. 本地重打即达终验:打样机直接使用更新后的 DeviceLink 重新输出样张,色彩即刻与 PS 调图的视觉目标完全契合,一次性完成最终签样与生产追色基准确立。

五、现实与未来:从“老师傅手艺”到“数字化标准资产”

回到最初的问题:远程数码样校正离现实还远吗?答案是:它不仅不远,而且已经在技术逻辑与工程工具链上完全贯通。

长期以来,包装印刷色彩管理之所以难以标准化、规模化推广,正是因为被“迭代多、调色玄、离不开现场专家”的经验枷锁所困扰。智彩的技术突破在于:用算法的确定性取代了盲目多轮迭代,用图像级数学量化取代了主观点校黑盒。现场调图人员的每一次直观操作,都被算法沉淀为高精度的 DeviceLink 数字化资产;打样校正不再受制于地理距离和专家档期。东莞智彩愿携手更多软包装与凹印同仁,推动数码打样与色彩管理从“劳动力密集型现场作业”迈向真正高效、敏捷的远程数字化新纪元。

CORE MISSION & STRATEGY

从源头减少返工:软包装与装饰木纹数码样的一致性攻坚

从软包装到木纹饰面,以底层算法推动复杂凹印色彩还原

摘要

数码样既是设计沟通的载体,也是生产追色的重要参照。复杂稿件的颜色还原,不能只看平均色差,还要看关键颜色是否准确、多图之间是否协调,以及专色参与电分和多专色叠印时的颜色是否正确。智彩以插值、节点与校正三大算法方向为核心,将软包装与木纹饰面的需求纳入同一条“源端印刷表征—目标设备映射—实测验证”链路,探索薄膜打印机在真实生产中的应用。

关键词:数码样还原;凹印;插值算法;高密度节点;色彩校正;木纹;多专色叠印;薄膜打印机

一、色差更小,不等于整版更协调

传统实测迭代能够满足许多常规打样需求,但面对典型图稿密集、色相跨度大或多专色参与的标准版,仅降低全表平均色差,仍可能留下关键颜色偏差、专色叠印颜色不准和图与图之间的不协调。平均值可以掩盖少量关键颜色的明显偏差,有限色块也未必覆盖真实图像中的敏感颜色。

数码样是客户签样与印刷追色的基准,其还原质量直接影响整个生产链条的色彩判断。对于复杂凹印稿件,制版监控点做得再细,也解决不了数码样本身的色彩失调与叠印还原问题——数码样还原,才是这类难题的关键突破口。若参照样超出生产色域,或其色彩关系与实际印刷不一致,后续追色就会面临基准偏差。数码样还原的目标,是让签样基准既接近设计意图,又具有明确、可执行的生产条件。

二、三大算法路径:插值、节点与校正协同升级

1. 优化插值算法,减少反复迭代

插值决定有限测量点之间的颜色如何被重建。我们结合凹印不同网点比例与叠印组合的非线性颜色响应,优化未测颜色的估计,提高首轮颜色计算的准确性,减少反复打印、测量与校色。是否减少迭代,应以同设备、同材料、同测量条件下达到相同验收标准所需的轮次评价,而不是取消必要的验证。

2. 提高有效节点密度,精细区分相邻颜色

更细的计算网格为相邻色相、浅调和复杂叠印提供更精细的映射与校正空间。但计算节点不等于新增实测信息:加密必须建立在可靠的源数据与插值模型上,不能把误差一起放大。对于完全相同的输入通道值,单一颜色变换仍只能产生同一输出;若两处图像需要不同的视觉处理,就应引入图像区域或设计意图,而不能只靠增加节点解决。

3. 优化校正算法,兼顾局部准确与整体协调

校正不仅要让某个色块更接近目标,还要控制影响范围,避免修正一种颜色时引起其他颜色偏移。我们将图像校色与设备映射结合,研究局部颜色关系如何转化为可复用的校正,同时以整版典型图、关键颜色及图与图之间的色彩关系检查校正效果。插值解决估计质量,节点提供表达空间,校正落实颜色还原要求,三者必须协同工作。

三、共同的攻坚重点:专色参与电分与多专色叠印

专色不是一个孤立的实地Lab值。进入电分图后,它会以不同网点比例与其他油墨共同构成颜色,其结果受到基材、油墨光谱、实际色序、墨层转移、遮盖和干燥条件影响。仅把每个专色替换为固定CMYK配方,难以完整描述这些组合。

我们的研究路线,是以实测基材、单色梯尺和必要的叠印样本建立光谱表征,在明确的印刷条件下预测组合颜色,再映射到目标打样设备。光谱模型与实测叠印修正相结合,使误差能够回溯到源端预测、目标设备映射或现场条件;新油墨、新基材和不同色序应独立校准,不能假定已有模型可无条件迁移。

四、从软包装到木纹饰面:同一底层链路,不同工艺标定

木纹是凹印中另一类具有代表性的高难度场景。许多木纹稿以多个专色构成底色及不同纹理区域的颜色,不以标准CMYK为源端基础。其难点不仅是单色准确,更是多个专色叠印后的颜色是否准确,以及不同区域的色彩关系是否协调。装饰膜与装饰纸都可纳入研究,但应分别建立基材和后加工条件。

软包装与木纹可以共用“多通道源文件—源端光谱预测—目标设备配方—输出验证”的架构:源端保留专色通道及实际色序,不先强制压成CMYK;目标端根据打印机实际墨组与色域寻找可执行配方。可复用的是计算架构,不能直接照搬的是油墨参数、叠印关系和验收标准。

薄膜打印机为木纹装饰膜的色彩模拟提供了更贴近产品载体的选择。若设备与材料兼容,可在相应薄膜上验证;无法直接打印原材料时,可使用经过表征的模拟介质。对于装饰纸,薄膜样可用于颜色方案沟通,但不能据此认定纸基浸渍、压贴后的效果已经复现。

木纹还应检查不同照明下的冷暖变化。在目标设备具备实测光谱数据时,可以评估D50、D65及实际使用的室内LED光源,并探索多光源配方优化;不同油墨的光谱差异与有限墨组决定了同色异谱不一定能够消除。同时,光泽、雾度、压纹、触感及覆膜或热压后的外观变化,需要独立验证,色彩接近不等于完整材质复现。

五、薄膜打印机布局多年,为什么仍未普遍成为生产基准?

薄膜打样的落地不是单一软件或硬件问题。非吸收性基材的润湿与附着、干燥或固化过程中的尺寸稳定、白墨维护及遮盖一致性,都会影响样张能否持续复现。另一侧,源端印刷数据、目标设备色域、细节表现、色彩管理流程和生产验收方式,决定了样张是否真正可用于追色。设备成本、维护负担、操作效率与客户认可,同样影响推广。

色域受限,也是薄膜数码样长期难以还原的重要原因。受墨水、薄膜基材及成膜条件制约,薄膜打印机在许多应用条件下的可用色域,往往小于需要模拟的凹印色域,尤其面对专色参与电分与多专色叠印时,部分目标颜色难以直接再现。难点不仅是某个颜色超出色域,更在于映射到较小色域后,如何保持关键颜色的接近程度,以及图与图之间原有的色彩关系。

近年来,喷墨、白墨管理、固化与介质适配持续进步,为薄膜打样创造了更好的应用条件,但这些问题并未在所有设备和材料上自动消失。无涂层直接打印是否可行、附着与形变是否达标、白墨是否稳定,都应针对具体组合测试;打样可用,也不等于已满足最终产品的食品接触或后加工要求。

与设备技术进步同样重要的,是色彩还原算法的进步。智彩针对“小色域模拟大色域”的应用难题,将色域映射、插值与校正协同优化,在设备可实现的颜色范围内,兼顾关键颜色的接近程度与整版色彩协调,改善以往难以还原的颜色及其相互关系。这不是用算法扩大设备的物理色域,而是更充分地利用现有色域,让有限色域下的数码样更接近目标印刷效果。

薄膜打样的新机遇,来自设备、墨水、材料与色彩还原算法的共同进步。硬件改善打印与成膜条件,算法改善颜色转换与还原效果,两者协同,才能把过去“能够打印”的样张,进一步推向“颜色更接近、色彩关系更协调、可用于生产追色”的数码样,并通过实际稿件与实测数据检验。

六、以可验证的生产结果推动行业升级

我们坚持色彩专业深度、凹印行业经验、全栈软件开发三合一:从光谱数据与叠印模型,到插值、设备映射和图像校正,再到生产文件输出,让技术研究与真实作业连接起来。

验证既要覆盖平均色差、分位数和关键颜色最大偏差,也要覆盖专色叠印颜色、木纹各区域颜色、多图之间的色彩协调及不同光源下的颜色表现,并记录首轮达标率、重复打样颜色稳定性及迭代次数。光谱预测色差与最终样张还原色差属于不同环节,不能互相替代;个别成功案例也不能直接推广为全部材料与稿件的保证。

软包装专色电分与木纹多专色叠印,看似不同市场,实质上共同要求更可靠的复杂凹印颜色表征与数码还原。我们愿与打印机、墨水、材料、制版及印刷企业携手,以真实样张和可复现的数据共同验证,让数码样从沟通工具进一步走向可靠的生产参照,推动薄膜软包装与装饰饰面领域的数字化升级。

软包装全链路自研色彩算法的五项突破

Five Breakthroughs in Self-Developed Color Algorithms Across the Entire Supply Chain for Flexible Packaging

副标题:从光谱叠印预测、多通道设备重构到ICC校正的技术实践与国际比较

摘要

软包装多色印刷同时受到专色、工艺四色、承印材料、印刷色序和叠印率影响。有限色块测量难以覆盖连续设备空间和数量庞大的多墨组合,仅依赖常规色度域映射难以同时解决未测叠印颜色预测与目标设备配方重构问题。针对这一长期技术难题,东莞智彩数字技术有限公司建立了“光谱前向预测—目标配方反求—图像级设备转换”的自主计算链,并形成五项相互关联的核心优势:第一,以自研插值算法为主要精度来源、以高密度节点为辅助增益,提高源与目标设备的表征和转换精度;第二,在光谱与吸光度域预测专色与CMYK叠印,将色序、墨层层级、叠印率和墨层遮盖纳入模型;第三,使光谱前向预测与设备空间重构控制不同误差阶段,并在同一链路形成级联增益;第四,识别校正前后配准图像的对应像素差异,将Photoshop修色形成的颜色关系转化为ICC校正映射;第五,在纸白修改、专色梯尺光谱预测和纯CMYK跨路径还原中保持基础数据与结果一致性。已完成的同条件测试表明,自研插值与高密度节点结合后,一次迭代误差显著低于参与比较的国际主流软件;专色与CMYK叠印的非循环迭代还原误差以及薄膜软包装专色梯尺光谱预测误差均低于GMG OpenColor。该技术从底层算法到多通道生产文件均自主实现,为国产高端色彩算法直接参与国际先进技术竞争提供了可验证的工程基础。

关键词:国产色彩算法;软包装印刷;多色光谱;叠印预测;设备表征;多通道输出

一、问题提出

现有ICC国际标准体系及主流商业软件已经能够较成熟地处理胶印色彩还原。凹印软包装同样涉及CMYK、专色、白墨、承印材料、印刷色序、油墨透明性和叠印率,但不同材料、油墨体系与工艺条件的组合差异,会增加连续设备响应重建和未测多墨叠印预测的难度。本文算法针对这两类关键误差,分别建立自主插值体系与多色光谱模型,并将两者纳入同一颜色转换链路。

第一类是有限测量节点造成的设备重建误差。源印刷条件和目标输出条件都只能测量有限色块,而实际图像中的大多数颜色位于节点之间。插值方法决定如何恢复连续设备响应,并影响中间色、灰平衡、渐变以及设备间转换精度。

第二类是未测多墨组合的预测误差。CIE Lab是在特定照明体和标准观察者条件下由光谱压缩得到的色度量,不能完整保留不同波段的反射信息,也不能独立描述油墨浓度、色序、叠印率和材料共同造成的选择性吸收变化。因此,多色还原需要先在光谱域预测叠印结果,再将其转换为目标设备能够执行的配方。

若将多色叠印光谱预测误差记为Es,将源、目标设备表征及转换误差记为Ed,最终输出会同时受到两者影响。本文方法分别以光谱模型控制Es,以自研插值和高密度节点控制Ed,并把两级计算置于同一生产链路中。

围绕这两类核心误差及其生产应用,本文从设备插值、光谱预测、级联精度控制、配准图像差异驱动的ICC校正和基础数据一致性五个维度,与国际先进商业技术进行对照。比较限定在已完成同条件验证的具体算法环节,不以局部测试结果代替对完整产品生态的评价。

二、五大核心优势及国际技术对比

GMG、Fiery、CGS等国际厂商在色彩管理、设备支持和标准化工作流方面具有长期积累。本文不比较完整产品生态,而是对决定软包装多色还原精度的关键算法进行同条件验证。五大核心优势的技术位置、国际商业路线及验证结果如下。

核心优势国际先进商业路线本文技术路线已形成的直接结果
1. 自研插值与高密度节点采用成熟设备表征、插值及循环优化流程自研插值为主导,高密度节点提供辅助增益一次迭代误差显著低于同条件下参与比较的国际主流软件
2. 专色与CMYK叠印光谱预测GMG OpenColor具备代表性的多色光谱计算能力在光谱与吸光度域建模,并显式处理色序、层级叠印率和墨层遮盖双方均不进行作业循环迭代时,实测还原误差低于OpenColor
3. 两级误差的级联控制预测与设备优化通常由不同模块分别承担光谱模型控制前向预测误差,插值体系控制设备表征与转换误差两级精度增益在最终输出中连续叠加
4. 配准图像差异驱动的ICC校正常见点校方式依赖人工输入源颜色及目标值识别校正前后图像的对应像素差异,建立原颜色与校正颜色的映射将Photoshop修色形成的颜色关系写入ICC校正映射
5. 基础数据与跨路径一致性纸白适配、专色数据补全和纯CMYK还原可能分属不同算法路径统一处理纸白修改、专色梯尺光谱预测及纯CMYK跨路径还原纸白数据重建优于参与比较的商业路线;薄膜样本专色梯尺预测优于OpenColor;纯CMYK结果保持一致

1. 自研插值决定一次迭代精度,高密度节点提供辅助增益

在设备表征与转换测试中,自研插值算法是精度提升的主导因素,高密度节点提供进一步的局部表达增益。两者结合后,一次迭代的色彩误差显著低于同条件下参与比较的国际主流软件。其生产意义在于减少达到目标精度所需的打印、测量和修正循环。

这一结果不能简单归因于节点数量增加。高密度节点提高局部数据分辨率,但如何由离散测量恢复连续设备响应,仍由插值算法决定。因此,自研插值是核心,高密度节点是建立在核心算法之上的增强条件。

2. 建立光谱与吸光度模型,突破专色与CMYK叠印预测

在专色与CMYK叠印测试中,比较对象为GMG OpenColor。在双方均不进行作业循环迭代的条件下,本文光谱模型的实测还原误差较低。对薄膜软包装样本,仅以专色实地Lab值预测各网点阶调光谱时,预测精度也优于OpenColor。上述结论均限于已经完成的同条件样本和测量条件,不延伸为对商业软件全部功能的评价。

3. 光谱预测与设备重构形成级联增益

两组结果作用于不同误差阶段:光谱模型有效降低多色叠印前向预测误差 Es,自研插值与高密度节点显著降低有限色块条件下的设备表征与转换误差 Ed。两级控制在同一颜色转换链路中串联叠加,形成级联精度增益,而不是以一种算法替代另一种算法。

4. 识别配准图像对应像素差异,将修色结果转化为ICC校正

国际商业软件常见的点校功能需要人工输入源颜色及目标值。本文方法把校正对象定义为两幅配准图像之间的颜色变换关系:比较对应像素的颜色差异,建立原颜色与校正颜色之间的映射,再将该关系写入ICC。其核心不是增加校正数量,而是把Photoshop中的图像校色结果转换为设备颜色空间中的校正关系。

5. 重建纸白与专色梯尺数据,消除跨路径还原分裂

此外,基础数据和跨路径一致性会影响上述优势能否保持。针对纸白变化,算法对既有测量数据执行纸白修改并重建整组色块。验证使用同一印刷样张在不同垫纸条件下获得的两组独立实测数据:以一组执行纸白修改,以另一组作为独立参照。结果显示,重建精度明显高于参与比较的商业路线。针对纯CMYK,系统统一光谱路径与四维设备路径的颜色处理,避免同一CMYK值因计算路径不同而产生还原分裂。

三、有限数据条件下的多色光谱建模

在上述五项核心优势的基础上,以下重点阐述光谱前向预测、分层叠印计算、目标配方反求及生产文件输出的具体实现路径。

1. 由色度映射转向光谱吸收建模

系统读取基础CGATS中的反射率光谱,将其转换到吸光度空间。这样做的意义是,不再只比较最终Lab坐标,而是观察油墨对不同波长光线造成了怎样的吸收变化。

对于具有底色、单色和实际叠印色对应关系的样本,系统提取局部叠印权重和偏置。它学习的不是一个脱离生产语义的全局黑箱,而是“某一浓度油墨印在某类底色和层级上时,其有效吸收增量需要怎样修正”。

该方法具有两点作用:

  • 不需要完整测量全部高维组合,也能利用已知节点推演未知组合;
  • 每个修正参数仍与浓度、底色和层级相关,异常结果可以回溯,而不是只能接受黑箱输出。

由此形成物理机理与数据拟合结合的路线:光谱和吸光度提供物理基础,实测叠印色块用于校正理想模型与实际印刷之间的差异。

2. 把专色从“一个Lab值”提升为可参与叠印的光谱对象

生产文件中的专色经常只有名称或实地Lab,但多色叠印需要的是整个可见光波段及不同网点阶调下的反射率。

系统首先查找实测专色光谱库;没有完整专色光谱但具备专色实地Lab值时,通过训练模型预测各网点阶调的反射光谱,并与既有纸白共同构成完整专色梯尺。

其直接效果是:

  • 专色可以与CMYK及其他专色共同进入光谱叠印模型;
  • 专色数据来源可追溯,降低错误预览色污染计算的风险;
  • 新专色不必从零测量所有多色组合,为快速作业准备提供可能。

对于明显超出训练分布的油墨,仍应优先采用专项实测光谱。算法的作用是提高有限测量数据的利用率,而不是取消必要的测量。

四、色序、叠印率与墨层遮盖的分层计算

传统颜色映射主要关心输入和输出坐标,多色光谱模型还需描述墨层形成过程。

系统按实际印刷顺序提取当前组合中浓度大于零的活动油墨。第一层油墨直接作用于基材,后续墨层则根据其所处层级调用相应的叠印修正。这样,同一种油墨在第二层和第四层不再被默认具有完全相同的行为。

在此基础上,系统把两个容易混淆的物理作用拆开:

  • 叠印率修正:描述后续油墨在已有墨层上的有效转移与吸收变化;
  • 墨层遮盖修正:描述前后墨层之间颜色贡献的衰减关系。

专色遮盖率可根据白底实地光谱以及覆盖黑色后的叠印光谱进行估计,并结合具体透明油墨体系设置工程约束。

该机制产生以下直接效果:

  1. 色序成为明确输入,同一组油墨可以计算不同顺序的结果;
  2. 现场人员关于“哪层压住哪层、哪道墨转移不足”的经验被转化为模型结构;
  3. 多专色参与电分图时,可以对未直接测量的组合进行一次前向推演。

五、由预测颜色反求目标设备配方

光谱模型回答了源文件中的多色组合看起来是什么颜色,目标映射还要回答多通道设备如何重现该颜色。

将目标设备的高密度多通道配方及对应Lab组织成可检索特征空间。对每一个源多色预测颜色,系统在目标设备数据中寻找可实现的近似配方,并记录色域匹配误差,最终形成“源多色组合—目标设备配方”CLUT。

这一结构将源端和目标端解耦:

  • 源端负责描述原印刷条件及多色叠印结果;
  • 目标端负责描述当前设备能够用哪些多通道配方实现颜色;
  • 更换目标设备、材料或墨组时,可以更新目标特征数据,不必推翻源端光谱模型;
  • 更换源专色时,可以重新生成源端组合,不必重写目标设备渲染器。

与把专色简单替换成固定CMYK配方相比,这种方式考虑了专色与其他通道共同出现时的预测颜色;与只输出Lab相比,它进一步给出了目标设备能够执行的网点配比。

六、全链路实践验证与持续优化

本文算法的核心环节均为自主研发,并已打通测量数据处理、多色光谱预测、目标设备配方反求、高维CLUT生成、多通道图像转换和ICC校正。各算法模块不再停留于独立实验,而是能够在同一生产链路中处理真实印刷数据并输出可直接使用的多通道文件。

全链路贯通使算法能够在实践中持续接受对比验证。针对同一印刷任务,可以统一设备、材料、色序、文件和测量条件,将本算法的预测及输出结果与实际印刷结果或国际商业软件结果进行比较。一次迭代误差、专色与CMYK叠印还原误差、纸白修改后的数据重建误差以及专色梯尺光谱预测误差,都可以在真实作业中直接测量,而不是仅依赖理论推导评价。

更重要的是,验证结果可以沿计算链回到具体环节:前向颜色偏差可用于优化光谱模型和叠印率参数,设备还原偏差可用于优化插值与目标配方映射,图像校色结果可通过配准图像差异写入ICC校正关系。由此形成“计算—输出—测量—比较—优化”的持续闭环,使算法能够随设备、材料、油墨体系和生产数据的积累不断提高精度。

结论

软包装多色还原的核心矛盾,是复杂且连续的印刷响应与有限测量数据之间的不匹配。本文以光谱和吸光度模型预测专色与CMYK叠印,通过色序、叠印率和墨层遮盖描述墨层关系;再以目标多通道配方反向寻址、自研插值及高密度节点完成设备重构,并通过多通道文件处理落实到生产图像。

同条件测试表明,五大核心优势并非并列功能的简单组合:光谱模型与设备插值分别在前向预测和后级转换环节形成精度增益,配准图像差异驱动的ICC校正建立生产反馈,纸白修改、专色梯尺光谱预测和纯CMYK跨路径一致性则约束基础数据及不同计算路径的误差。由此形成的“数据重建—光谱预测—配方反求—图像转换—反馈校正”链路,为软包装多色印刷提供了一种可验证、可生产且底层算法自主实现的国产高端色彩技术方案。其价值不仅在于实现已有功能,更在于以自主算法对关键精度环节进行持续验证和演进,建立与国际先进技术直接比较的能力。

这项实践表明,国内企业已经开始以自主底层算法和完整生产链路,正面挑战高端色彩还原领域长期由国外厂商主导、曾被视为难以撼动的技术格局。东莞智彩数字技术有限公司所形成的能力不是对国外软件界面和操作流程的简单复制,而是从颜色机理、设备重构到生产输出建立独立技术路径,并在若干关键环节的同条件测试中展现出与国际先进技术竞争的潜力。

与此同时,高端工业色彩问题涉及持续变化的设备、材料、油墨体系和生产条件,现阶段算法仍可能存在尚未覆盖的工况和需要进一步提升的环节。对此应保持审慎和开放:以实际生产结果检验算法,以更多样本发现不足,以同条件国际比较校准进步方向,并通过全链路反馈持续修正和完善。挑战既有技术格局并不意味着否认差距,而是表明国产高端色彩算法已经具备进入同一技术层面竞争、验证和不断进步的基础。

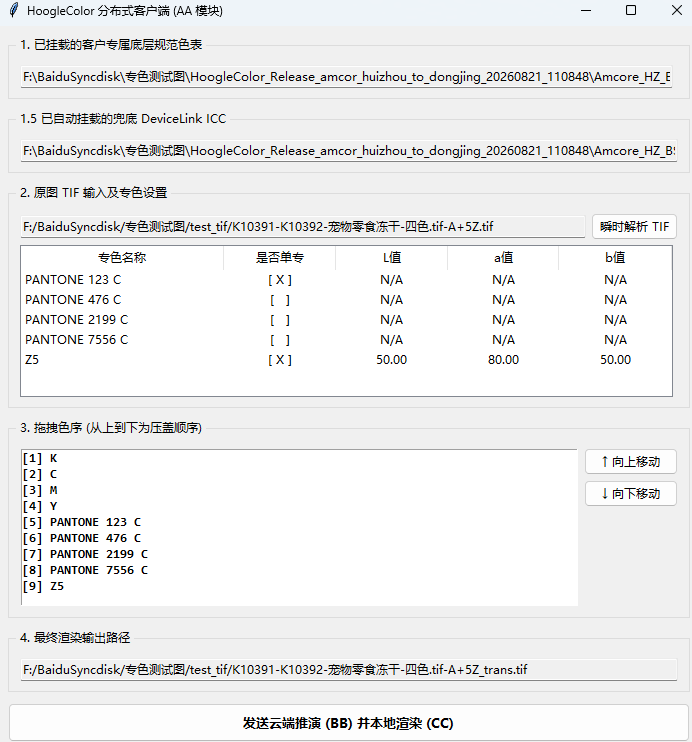

自研多通道图像色彩计算界面
自研多通道图像色彩计算界面
